Die Beyer GmbH ist ein weltweit führender Hersteller von hochwertigen Wickelschneidemaschinen, um die Effizienz und Präzision von Schneidvorgängen deutlich zu steigern. Alle Modelle können erweitert und an spezifische Kundenanforderungen angepasst werden.

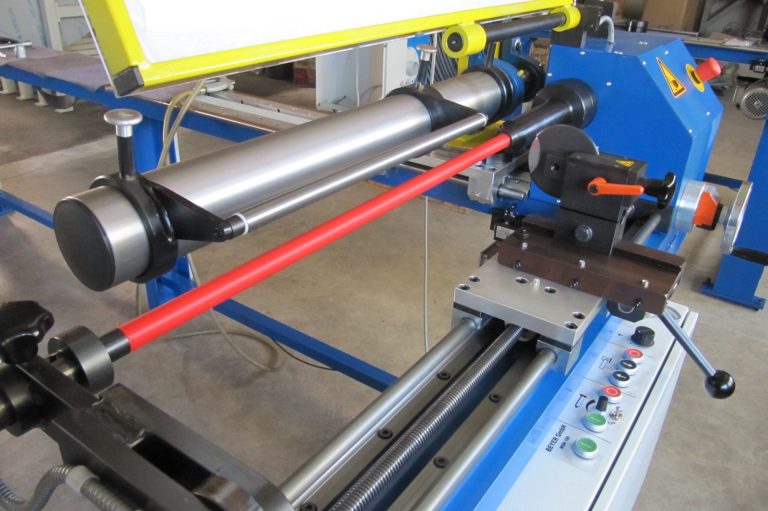

WSM 100
- Basismodell für manuelles Schneiden-
Markmale
- Automatische Hülsenspannung durch elektrisch angetriebene Spannwelle
- Spannkraft in 4 Stufen bis 1500 N einstellbar
- Manuell bedienbarer Gegenhalter der Schneidwelle
- Stufenlos verstellbare Drehzahl bis 500 U/min
- Manuelle Positionierung Messers per Handrad
- Seitliche Bewegung des Messers über eine Trapezspindel
- Manuelle Schneidbewegung (Messer vorwärts/rückwärts) per Handhebel
- Digitale Anzeige der aktuellen Messerposition
- Relaissteuerung der Schneidemaschine
- Elektrische Versorgung: 400 Volt, 16 Ampere, 3 Phasen

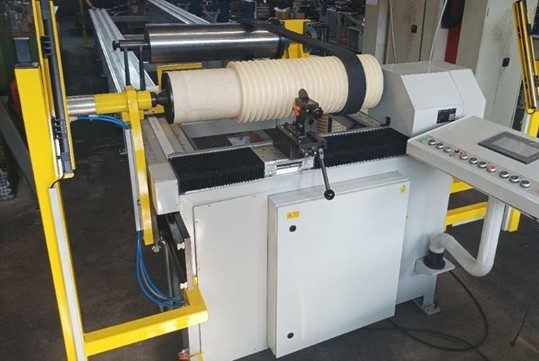

WSM 101
- Weiterentwickeltes Modell für halbautomatische Schneideprozesse -
Zusätzliche Funktionen (gegenüber WSM 100)
- Erhöhte Schnittgeschwindigkeit bei weiniger Fehlermöglichkeiten
- Automatische Steuerung des Gegenhalters der Schneidwelle
- Automatische Bewegung des Mssers per Knopfdruck
- Speicherprogrammierbare Steuerung (SPS)
- Erstellen eigener Schnittprogramme
- Automatische Zählen und Anzeige der Schnittanzahl
- Spezielle Software zum Schneiden von Micro-V-/Poly-V-Riemen
- Pneumatische Versorgung: Luftdruck 6 bar

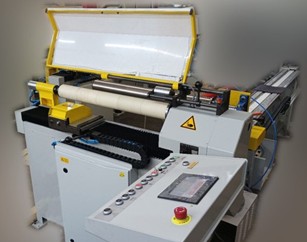

WSM 102
- Vollautomatisches Modell für Großaufträge -
Zusätzliche Funktonen (gegenüber WSM 101)
- Vollständig automatischer Schneidevorgang (Messerführung vorwärts/rückwärts) mittels Pneumatikzylinder
- Keine weiteres manuelles Eingreifen nach Starten des Programs notwendig
- Seitliche Bewegung des Schneidmessers über eine geschützte Kugelgewindespindel
- Betrieb alternativ als halbautomatische Schneidemaschine möglich
Erweiterungen - Beispiele
Übersich der häufigsten Erweiterungen, um spezifische Anforderungen im Schneideprozess zu erfüllen:
Höhere Riemenspannung
Double linear guide, increased motor performance and enhanced steel frame for wider and stronger belts
Kleinschneidvorrichtung
Aufsatz zum Schneiden sehr kurzer Riemen und Bänder

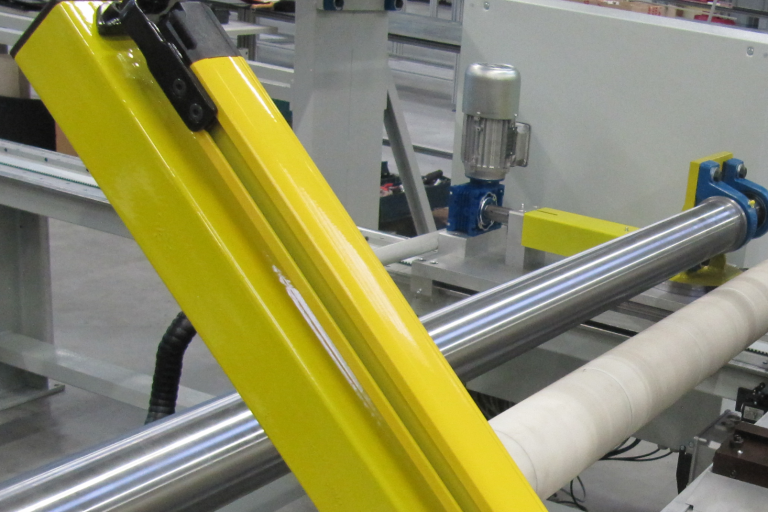

Lichtgitter
Sicherheitsausrüstung zur Abschaltung der Maschine bei Näherung an Gefahrenstelle

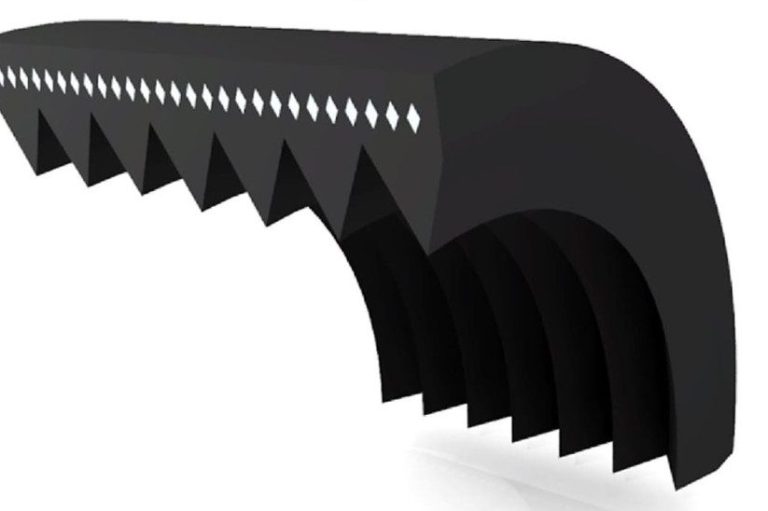

Poly-V Aufsatz
Erweiterung des Messerhalters für Poly-V Riemen

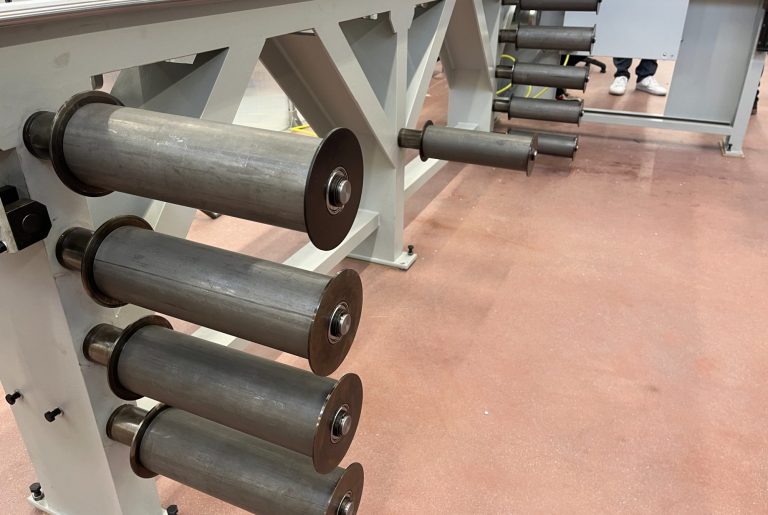

Längenerweiterung
Anpassen der Maschinendimension und Anbau von Umlenkrollen für größere Riemenlänge

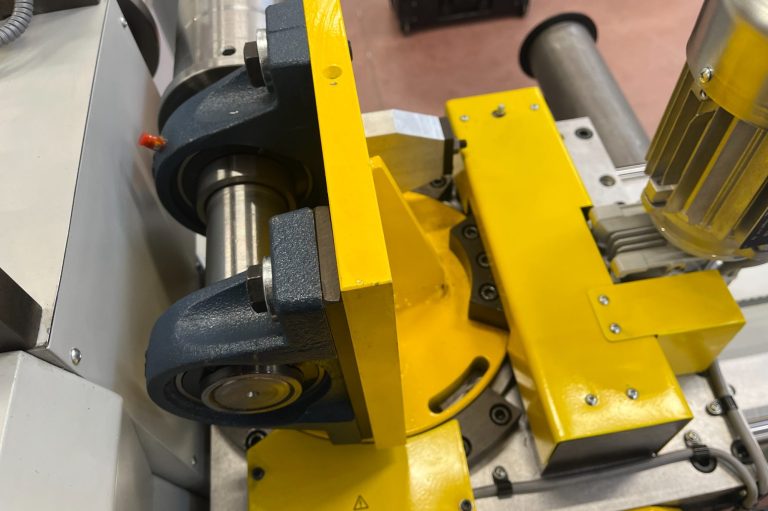

Winkelverstellung
Automatische Änderung des Winkels der Spannwelle, um einen stabilen Lauf des Riemens zu erreichen
Technische Daten
Alle Produkte der Beyer GmbH können kundenspezifisch angepasst werden. Kontaktieren Sie uns gerne – wir entwickeln maßgeschneiderte Lösungen, die Ihren individuellen Bedürfnissen entsprechen.
Spezifikationen
Abmessungen der Schneidemaschine: ca. 1,7 m x 3,7 m, abhängig von Maschinentyp und Ausführung
Maximale Riemenlänge: 5800 mm
Min. Riemenlänge ohne Kleinschneidvorrichtung: 600mm
Min. Riemenlänge mit Kleinschneidvorrichtung: 130 mm
Maximale Riemenbreite: 750 mm
Durchmesser der Schneidwelle: 75 mm
Drehzahl der Schneidwelle: 70–500 U/min
Durchmesser der Spannwelle: 100 mm
Maximale Riemenspannung: ca. 300–1500 N
Zubehör
Ausrüstung zum Schneiden kleiner Riemen
Winkelverstellung der Spannrolle per Antriebsmotor
Erweiterbarkeit der maximalen Riemenlänge auf 7800 mm (Riemenbreite 750 mm)
Erweiterbarkeit der maximalen Riemenlänge auf 25 m (Riemenbreite 300 mm)
Zusätzliche Schneidwellen (40 mm bis 100 mm)
PVC Schläuche (20 mm bis 70 mm)
Kreimesser (1,6 mm bis 3,2 mm)
Aufsatz für Poly-V-Riemen (H-, J-, K- oder L-Profil)
Lieferung und Installation
Wir können den Transport organisieren und bei der Installation aller Maschinen vor Ort unterstützen.
Lieferzeiten sind abhängig von den Kundenanforderungen und der aktuellen Produktionskapazität.
.
Sicherheit
Not-Aus-Schalter über zweistufige Sicherheitsrelais
Alle Steuerfunktionen werden mit Sicherheitsniederspannung (24 V DC) versorgt.
Schutzhaube oder Lichtgitter
Antriebsmotoren mit Bremsen für sofortiges Anhalten im Not-Aus
Elektronische Abschaltung bei Öffnen von Schutzhaube oder Gegenhalter.
